Rešitve za samodejni tehtnik: Inženiring naših vzdržljivih in natančnih tehtnic za tovornjake

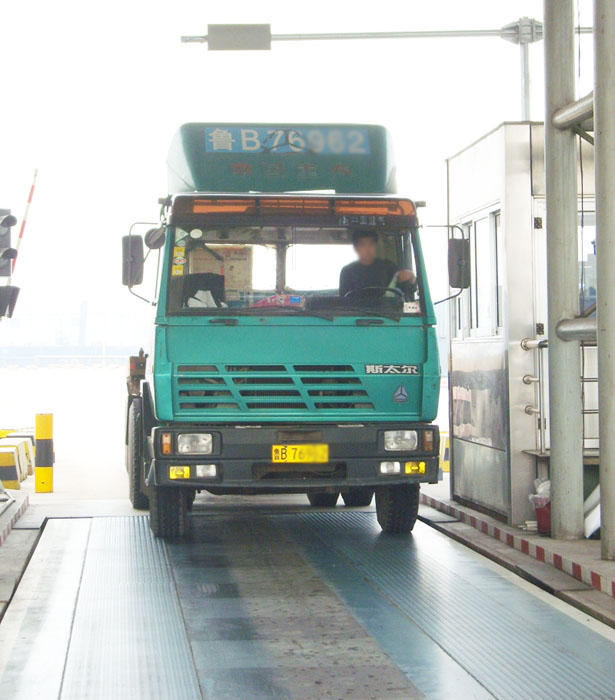

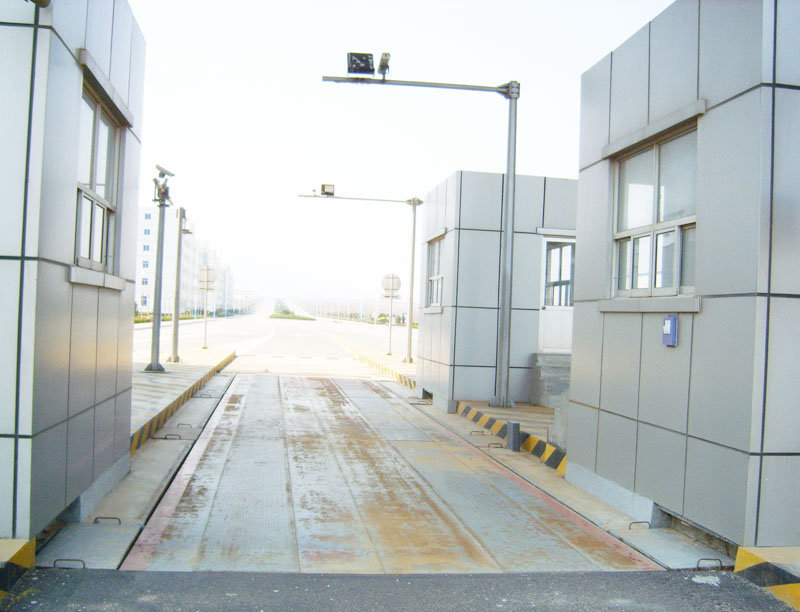

V svetu logistike in trgovine je natančno tehtanje nepogrešljivo. Naši sistemi za tehtanje brez nadzora, ki jih poganja napredna tehnologija tehtalnih celic, so zasnovani za neizmerno zanesljivost in natančnost. V središču teh sistemov je elektronska tehtnica za tovornjake (ali mostna tehtnica), katere celovitost namestitve je bistvenega pomena za dolgoročno delovanje. Tukaj je poglobljen pregled inženirskih načel, ki ločijo naše tehtnice od drugih.
1. Temelj: Zasnovan za stabilnost in dolgo življenjsko dobo
Ne glede na zasnovo – z globoko jamo, plitve jame ali brez jame – je vsaka naša tehtnica za tovornjake zgrajena na armiranobetonskem temelju. Ta temelj je zasnovan tako, da absorbira in porazdeli ogromne navpične obremenitve in vodoravne udarne sile zaradi stalnega prometa. Napetost se na koncu prenese na podtalje v minimalni količini, kar zagotavlja strukturno celovitost za prihodnja leta.
2. Zasnova vgrajene osnovne plošče: Natančnost od temeljev navzgor
Osnovna plošča je ključni vmesnik med temeljem in sistemom za tehtanje. Naša zasnova zahteva:
- Zadostna debelina in površina:Za minimalno povprečno obremenitev betona in preprečevanje nagibanja pod obremenitvijo.
- Robustno sidranje:Za pritrditev plošče se uporabljajo obsežni in dolgi sidrni vijaki, ki preprečujejo njeno rahljanje zaradi vodoravnih udarcev.
- Natančno niveliranje:Za zagotovitev odstopanja višine plošče v območju od ±5 mm do ±10 mm uporabljamo teodolite in višinske merilnike. Libela potrdi odstopanje vodoravnosti manjše od 0,5 stopinje.
3. Namestitev podporne konstrukcije in tehtalne celice
Naš natančen postopek namestitve zagotavlja optimalen prenos sile in poravnavo:
- Predhodna poravnava z orodnimi kroglicami:Tehtalne celice so predhodno sestavljene na ležajnih ploščah z uporabo precizno obdelanih jeklenih kroglic. To zagotavlja, da sta kroglasti sedež senzorja in sedež tehtnice popolnoma poravnana, preden je plošča privarjena na vgrajeno osnovno ploščo. Nato se tehtalna kroglica nadomesti s trajno tehtalno kroglo.
- Strukture vzvodnih ročic:Pri sistemih z vzvodnimi ročicami se za preverjanje in fiksiranje navpičnosti zgornje in spodnje podporne plošče uporablja začasna procesna ročica.
4. Napredna tehnologija montaže tehtalnih celic
Način namestitve tehtalne celice neposredno vpliva na njeno natančnost in življenjsko dobo.
- Varna pritrditev:Vsi vijaki za pritrditev senzorja so opremljeni z vzmetnimi podložkami in priviti z zadostno prednapetostno silo. To je ključnega pomena za preprečevanje zrahljanja pri stalnih vibracijah in udarcih, zlasti pri tehtalnih celicah s strižnim nosilcem.
- Strateška usmeritev:Različne vrste tehtalnih celic imajo različne smerne jakosti. Vsak senzor na podlagi tehtnice strateško usmerimo tako, da je njegova najrobustnejša stran – tista z najmočnejšo odpornostjo na stranske sile – obrnjena v smeri vožnje tovornjaka.
- Celice strižnih nosilcevso nameščeni tako, da je njihova dolžina vzporedna s prometnim tokom.
- Celice tipa stolpcaso nameščene tako, da so njihove merilne ravnine pravokotne na promet, kar jih postavlja v območje "ničelne deformacije" za upogibne momente, ki jih povzročajo horizontalni vplivi.
5. Optimalna postavitev in inteligentno omejevanje
- Analiza vzdolžne postavitve:Postavitev senzorjev skrbno analiziramo, da preprečimo prevračanje tehtnice, ko kolesa zapustijo ploščad, hkrati pa zmanjšamo razdaljo med podpornimi točkami, da zmanjšamo potrebno togost ploščadi tehtnice.
- Samocentriranje in preprosto omejevanje:Naši sistemi uporabljajo sferične ali vzvodne komponente, ki omogočajo samocentriranje v razponu ±6~10 mm. Preprost, a učinkovit omejevalni sistem uporablja vogalne kroglaste stebre z razdaljo, manjšo od tega območja samocentriranja, kar omogoča naravno gibanje brez ogrožanja stabilnosti.
6. Redundanca za kritične operacije: Prednost dvojnega sistema

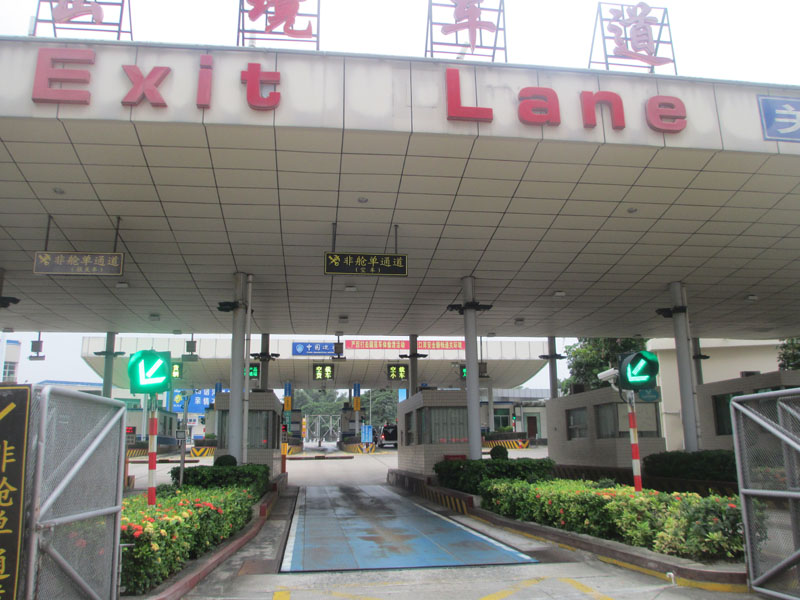

Za trgovanje z visokimi vložki, našiSenzorji mostu s sferičnimi ležaji tipa QSponujajo zmogljivo redundantno zasnovo. Osem doslednih mostičnih senzorjev deluje na štirih podpornih točkah. Med normalnim delovanjem dva indikatorja hkrati prikazujeta težo za navzkrižno preverjanje. Če kateri koli posamezen senzor odpove, je mogoče sistem v nadzorni sobi preklopiti, da se ohrani nemoteno delovanje. Ta zasnova je idealna za prometno komercialno tehtanje na vratih tovarn in v pristaniščih.
Ključne ugotovitve za naše stranke:
- Neprimerljiva vzdržljivost:Zgrajeno od temeljev navzgor, da prenese najtežje pogoje.
- Zagotovljena natančnost:Natančna namestitev in strateška orientacija senzorjev zagotavljata zanesljive podatke.
- Minimalni čas izpada:Redundantne sistemske možnosti in robustna zasnova zagotavljajo neprekinjeno delovanje.
- Brezhibna integracija:Naše rešitve so zasnovane tako, da se popolnoma integrirajo z vašimi sistemi za tehtanje brez nadzora in upravljanje velikih količin podatkov.
Sodelujte z nami pri tehtalnih rešitvah, zasnovanih za učinkovito delovanje.Za razpravo o vaših specifičnih zahtevah se obrnite na našo ekipo.
